A CIRCLIPS, más néven rögzítőgyűrűk vagy pillanatgyűrűk, alapvető alkatrészek, amelyek a tengelyen vagy a ház belsejében lévő alkatrészek rögzítéséhez használják. Kis méretük ellenére kritikus szerepet játszanak az összeszerelések helyben tartásában, különösen a fvagygó vagy csúszó alkatrészekkel rendelkező mechanikus rendszerekben. A leggyakoribb típusok között szerepel belső körök és külső körök - Miközben hasonló célokat szolgálnak - az alkatrészek oldalirányú mozgását - a tervezés, a funkció és a telepítés jelentősen eltérnek.
Ebben a cikkben felfedezzük a Főbb különbségek a belső és a külső körök között , beleértve azok szerkezetét, alkalmazását, telepítési módszereit és az Ön igényeinek megfelelő típusát.
Mik azok a cirkák?
A körkörös félig rugalmas fémgyűrűk, amelyek egy furatban (lyukban) vagy tengelyen megmunkált hornyokba illeszkednek. Mechanikus rögzítőként működnek, megakadályozzák az alkatrészeket, hogy elcsúszjanak vagy a tengely mentén mozogjanak. A köröket általában rugós acélból vagy rozsdamentes acélból készítik, amely az ismételt összeszereléshez és szétszereléshez szükséges rugalmasságot és szilárdságot kínálja.
A körök különféle mintákkal rendelkeznek, de a két elsődleges típus a következő:
Belső körök - illeszkedjen a fúrás vagy a ház belsejébe egy horonyba
Külső körök - illeszkedjen egy tengely külső oldalán lévő horonyba
1. Tervezés és felépítés

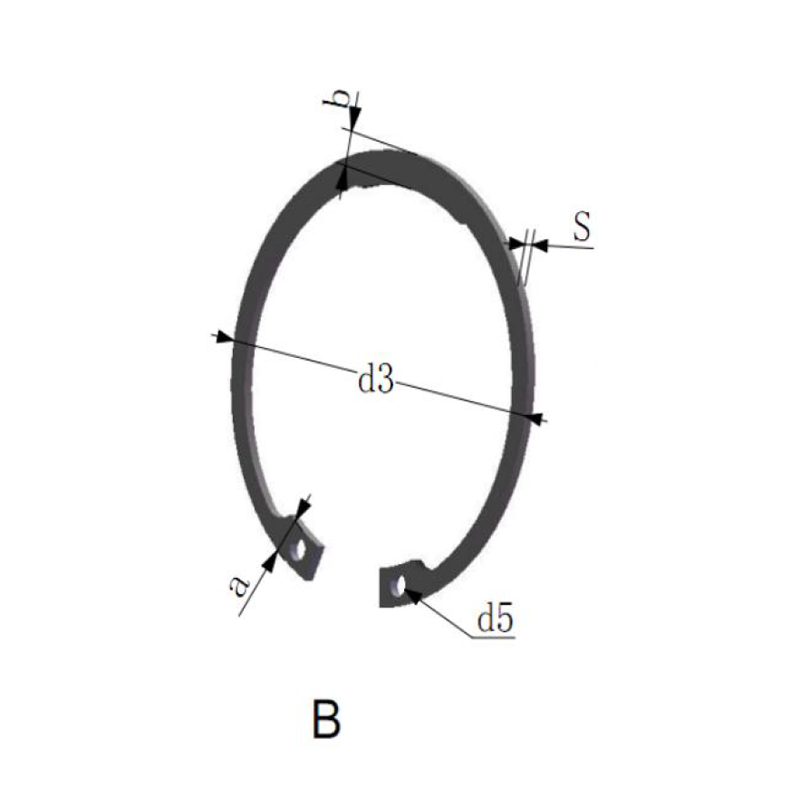

Belső körök
Alakult, hogy illeszkedjen a belső átmérő hengeres furat vagy ház
A végeket általában kis lyukakkal vagy fülekkel vannak felszerelve a körkörös fogókhoz
A beszereléskor tömörítve, kifelé nyomást gyakorolva a helyén tartáshoz
Külső körök
Úgy tervezték, hogy körbekerüljön a külső átmérő egy tengely
A telepítés során kibővülő nyitott végek funkciója
Szerződést a tengelyhoronyba, befelé történő nyomást gyakorolva az ülésen maradni
2. Telepítés és eltávolítás
Mindkét típusú circliphez speciális fogókra van szükség, az úgynevezett néven körkörös fogókar vagy bepattanó gyűrűs fogók, olyan tippekkel, amelyek illeszkednek a lyukakba a kör végén.
Belső körök telepítése:
Használat belső körkörös fogók kifelé nyitó tippekkel
Helyezze be a tippeket a körkörös lyukakba, tömörítse a gyűrűt, és helyezze be a furat belső horonyjába
Engedje el, hogy a körök a helyére bepattanhassanak
Külső körök telepítése:
Használat külső körkörös fogók befelé záró tippekkel
Helyezze be a tippeket, bontsa ki a köröket, és csúsztassa be a tengelyre a horonyba
Engedje el, hogy a gyűrűt szorosan a helyén helyezze
Az eltávolítás egyszerűen a telepítés fordítottja, ugyanolyan típusú fogókkal.
3. Alkalmazások
Az alkalmazások elsődleges megkülönböztetése attól függ, hogy az alkatrészt egy lyuk belsejében vagy a tengelyen kell -e visszafogni.
A belső köröket használják:
Megakadályozza, hogy az alkatrészek kicsúszjanak furatok vagy hengeres házak
Tartsa csapágyakat, ujjakat vagy perselyeket egy lyuk belsejében
Általános az autóiparban, a hidraulikus hengerekben és a fogaskerekekben
A külső körökhöz használtak:
Ne kerüljön az alkatrészek elcsúszása a forgó tengely vagy tengely
Biztonságos fogaskerekek, szíjtárcsák vagy csapágyak a helyén
Gyakran megtalálhatók az elektromos motorokban, a hajtótengelyekben és a szerszámgép -szerelvényekben
4. Előnyök és megfontolások
| Jellemző | Belső körök | Külső körök |
| Szerkesztési hely | Egy furaton vagy házon belül | Egy tengely körül |
| Telepítőerő | Tömörítve a telepítés során | A telepítés során kibővült |
| Terhelési irány | Ellenáll annak, hogy a kifelé toló erőt tolja | Ellenáll az erőnek, hogy befelé tolja |
| Általános használat | Háztartás | Tengely visszatartása |
Belső körökkel rendelkező profik:
Védi az alkatrészeket a lezárt környezetben
A külső szennyeződés csökkentett kockázata
Ügyes, flush befejezés kevesebb kiálló részkel
Külső körökkel rendelkező profik:
Könnyen ellenőrizhető és cserélhető
Erős radiális tapadás a forgó tengelyeken
Gyakran könnyebben telepíthető nyitott rendszerekbe
5. Anyagok és bevonatok
Mindkét típus általában a következőkből készül:
Szénforrás acél - Tartós, nagy szakítószilárdsággal
Rozsdamentes acél -Korrózió-rezisztens tengeri vagy élelmiszer-minőségű környezetben
Foszfát vagy fekete oxid bevonatok - Csökkentse a súrlódást és ellenálljon a korróziónak
Cinkezett lehetőségek - A hozzáadott rozsda ellenállás és a vizuális kontraszt érdekében
Egyes alkalmazásokhoz hővel kezelt körökre lehet szükség a nagyobb terhelési ellenálláshoz vagy a nem mágneses ötvözetekhez érzékeny környezetben.
6. Szabványok és méretek
A CIRCLIPS a szabványosított dimenziókat követi a nemzetközi szabványok szerint:
DIN 472 - Belső körök fúrásokhoz
DIN 471 - Külső körök a tengelyekhez
ANSI/ASME B18.27 - Észak -amerikai pillanatgyűrűs szabvány
Mindig válassza ki a megfelelő méretet a horony átmérőjének és a gyűrű vastagságának alapján. A nem megfelelő méretezés körökhibához vezethet, ami gépi károkat vagy biztonsági veszélyeket okozhat.
7. A belső és a külső körök közötti választás
A CIRCLIP kiválasztásakor kérdezze meg a következőket:
Az alkatrész található egy ház belsejében or egy tengelyen ?
Mi az a várható tengelyirányú terhelési irány ?
Mennyi összeszerelőhely Elérhető?
Mik a környezeti feltételek (páratartalom, hőmérséklet, vegyi anyagok)?
Az rendszeres karbantartás vagy szétszerelés szükséges?
A belső és a külső kapcsolatokkal foglalkozó projektek esetében gyakori használni mindkét típusú gyulladás együtt, mindegyik egy adott retenciós funkciót szolgál fel.
Következtetés
Bár a koncepcióban hasonló, Belső és külső körök külön célokat szolgálnak, és a mechanikus szerelvények különböző részeire alakítják. A biztonságos, biztonságos és biztonságos és hatékony géptervezés szempontjából elengedhetetlen a különbség megértése - hogyan telepítik, hol illeszkednek és hogyan működnek -.
Függetlenül attól, hogy ipari berendezéseken, autóipari rendszereken vagy precíziós eszközökön dolgozik, a megfelelő CIRCLIP típus és méret kiválasztása kulcsfontosságú a teljesítmény fenntartásához és az idő múlásával történő minimalizáláshoz. Ha kétségei vannak, olvassa el az ipari szabványokat, vagy keresse meg a gyártót, hogy megtalálja az alkalmazásához megfelelő megfelelőt.
Ezeknek a kicsi, de hatalmas alkatrészeknek a elsajátításával a mérnökök és a technikusok biztosíthatják, hogy a forgó alkatrészek biztonságban maradjanak, a mozgó alkatrészek igazodnak, és a mechanikus rendszerek biztonságosan és simán működnek.
