A gépészmérnöki bonyolult világban, ahol a megbízhatóság és a pontosság kiemelkedő fontosságú, a bélyegzési körök - más néven bélyegzett tartógyűrűk vagy bepattanó gyűrűk - játszani egy döntő, de gyakran alulértékelt szerepet. Ezeket a kicsi, kör alakú rögzítőelemeket, amelyeket általában vékony fémlemezekből gyártanak, nagy pontosságú bélyegzési technikákkal, úgy tervezték, hogy az alkatrészeket a tengelyekre vagy a házakon belül rögzítsék, biztosítva a tengelyirányú pozicionálást, anélkül, hogy menetes kötőelemek vagy komplex megmunkálás lenne.
Ellentétben a huzal-formájú társaikkal, amelyek formájába hajlítanak, a bélyegző köröket egy hidegképző folyamat révén alakítják ki, amely lehetővé teszi a nagyobb tervezési rugalmasságot, szigorúbb tűréseket és a fokozott terhelést hordozó tulajdonságokat. Az a képességük, hogy alacsony költséggel készítsenek tömegtermelést, miközben fenntartják a szerkezeti integritást, nélkülözhetetlenné tették őket az autóiparban, az űrben, az ipari gépekben és a fogyasztói elektronikai ágazatokban.
Ez a cikk feltárja a gyártási alapelveket, a funkcionális előnyöket, az anyagi megfontolásokat és a bélyegzési körök bővítését, kiemelve azok növekvő jelentőségét a modern mechanikai rendszerekben.
Gyártási folyamat és szerkezeti tervezés
A bélyegzési köröket progresszív die -bélyegzési technológiával állítják elő, amelyben a sík fémlemez olyan szerszámos állomások sorozatán keresztül táplálkozik, amelyek nagy megismételhetőséggel vágják, formálják és alakítják a végső alkatrészt. Ez a módszer lehetővé teszi a gyártók számára, hogy óránként több ezer azonos alkatrészt állítsanak elő, miközben fenntartják a szűk dimenziós vezérlést.
A kulcsfontosságú tervezési funkciók a következők:
Szegmentált vagy teljes körű konfigurációk: Az alkalmazástól függően a Circlipsnek nyitott rés van a telepítéshez vagy a teljes 360 fokos gyűrűt, amelynek felosztása a tömörítéshez.

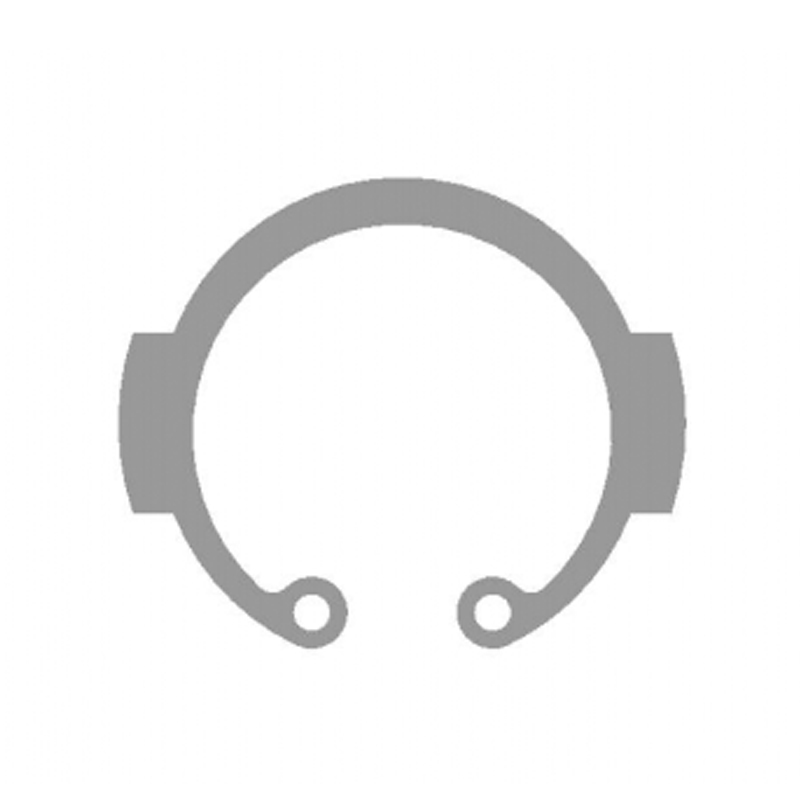

Belső vagy külső retenciós profilok: A belső körök beilleszkednek a barázdákba a furat belsejében, míg a külső típusok egy tengelyen ülnek, hogy megtartsák az alkatrészeket.
Retenciós lapok vagy fülek: Néhány terv kis kiemelkedéseket vagy lyukakat tartalmaz, amelyek lehetővé teszik a könnyű eltávolítást speciális fogók vagy szerszámok felhasználásával.
Felszíni kezelések: olyan lehetőségek, mint például a cink bevonat, a foszfát bevonat vagy a fekete -oxid fokozza a korrózióállóságot és csökkenti a súrlódást a telepítés során.
A bélyegzett konstrukció lehetővé teszi a kompakt szerelvényekbe történő integrációt, ahol az űrkorlátozások a hagyományos kötőelemeket nem praktikusak.
Funkcionális előnyök az alternatív megtartási módszerekkel szemben
Más rögzítő oldatokhoz képest, mint például a menetes diófélék, ragasztók vagy huzalkörök, a bélyegzési körök számos különálló előnyt kínálnak:
Költséghatékony termelés: A nagysebességű bélyegzési folyamat jelentősen csökkenti az egységköltségeket, különösen a nagy volumen termelési futamokban.
Helyhatékonyság: Úgy tervezték, hogy minimális tengelyirányú térben működjenek, így ideálisak miniatürizált vagy sűrűn csomagolt szerelvényekhez.
Könnyű telepítés és eltávolítás: A menetes kötőelemekkel ellentétben nem igényelnek meghúzási nyomatékot, és automatizált adagolókkal vagy kézi szerszámokkal gyorsan telepíthetők.
Nagy terhelési kapacitás: Ha megmunkált horonyban megfelelően ülnek, ezek a gyűrűk megbízható tengelyirányú visszatartást biztosítanak még dinamikus terhelési körülmények között is.
Rezgésállóság: A bélyegzett profil sugárirányú tapadása elősegíti a mechanikai sokkra vagy oszcillációra hajlamos környezet helyzetét.
Ezek az előnyök a bélyegzési köröket különösen értékessé teszik az alkalmazásokban, ahol a karbantartáshoz vagy a javításhoz szétszerelés szükséges.
Anyagválasztás és teljesítmény -megfontolások
Az anyagválasztás kulcsszerepet játszik a bélyegzési körök teljesítményjellemzőinek meghatározásában. A gyakori lehetőségek a következők:
Szén acél: nagy szilárdságú és kopási ellenállást kínál; Gyakran használják a nagy teherbírású mechanikus rendszerekben.
Rozsdamentes acél (austenit vagy martenzites osztályok): Korozív környezetben, például tengeri, kémiai feldolgozás vagy élelmiszer-fokozatú berendezések.
Phosphor bronz: Elektromos vezetőképességéhez és alacsony súrlódású tulajdonságaihoz kiválasztva, amelyeket általában a motor és a csapágy alkalmazásaiban találnak meg.
Bevont ötvözetek: Az olyan bevonatok, mint a cink, nikkel vagy króm, javítják a korrózióállóságot és az esztétikát a látható komponensekben.
Minden anyagválasztásnak olyan tényezőket kell figyelembe vennie, mint például az üzemi hőmérséklet, a nedvesség vagy vegyi anyagok kitettsége, valamint a várható élettartam.
Alkalmazások a különféle iparágakban
Sokoldalúságuk és hatékonyságuk miatt a bélyegzési köröket széles körben alkalmazzák több iparágban:
1. Autóipar
Széles körben használják az átvitelben, a differenciálművekben, a kormányrendszerekben és a szuszpenziós szerelvényekben a csapágyak, fogaskerekek és perselyek rögzítéséhez.
2. Ipari gépek
A hidraulikus hengerekbe, a sebességváltókba és a motorvezérelt berendezésekbe integrált, ahol a pontos alkatrészek igazítása és visszatartása kritikus jelentőségű.
3. Elektronika és készülékek
Motorokban, ventilátorokban és forgó alkatrészekben alkalmazva a háztartási készülékekben és a fogyasztói elektronikában a kompakt és megbízható összeszerelés biztosítása érdekében.
4. Repülési és védelem
A működtető rendszerekben, a futómű mechanizmusaiban és az avionikai modulokban használják, ahol a súlycsökkentés és a megbízhatóság nélkülözhetetlen.
5. Orvosi eszközök
Megtalálható a műtéti műszerekben és a diagnosztikai berendezésekben, ahol fontos a sterilizálás és a gyors szétszerelés.
A statikus és a dinamikus terheléshez való alkalmazkodóképességük biztosítja a folyamatos igényt a mechanikai rendszerek széles spektrumában.
Integráció az intelligens gyártáshoz és az automatizáláshoz
Ahogy a gyártási folyamatok a nagyobb automatizálás és a pontosság felé fejlődnek, a bélyegzési körök egyre inkább integrálódnak a robotgyűjtő vonalakba és az intelligens rögzítő rendszerekbe:
Automatizált táplálkozási rendszerek: A vibrációs tál adagolók és a lineáris pályarendszerek lehetővé teszik a cirkikumok gyors, hibamentes beillesztését az alsó részekbe.
Minőségi ellenőrzési technológiák: Vision rendszerek és érzékelők valós időben igazolják a helyes telepítést és az orientációt.
A gyárthatóság tervezése (DFM): A mérnökök optimalizálják a Circlip Groove méreteket és az anyagválasztást a termékfejlesztés korai szakaszában a termelés korszerűsítése és a hibakockázatok csökkentése érdekében.
Prediktív karbantartási integráció: A nagy értékű berendezésekben a beágyazott érzékelők figyelemmel kísérik a feszültségszintet és a kopási mintákat a CIRCLIP-retinált alkatrészek körül, hogy előrejelzzük a hibákat, mielőtt azok bekövetkeznének.
Ezek az előrelépések hozzájárulnak a magasabb áteresztőképességhez, a javított megbízhatósághoz és a csökkentett állásidőhez a fejlett gyártási környezetben.
Kihívások és korlátozások
Számos előnyük ellenére a bélyegzési körök nem alkalmazhatók. A legfontosabb kihívások a következők:
Groove megmunkálási követelmények: A megfelelő funkció a párosító tengelyben vagy a házban lévő pontosan megmunkált hornyoktól függ, és komplexitást ad az alkatrészek kialakításához.
Terheléskorlátozások: Noha a mérsékelt tengelyirányú erőkhöz alkalmas, előfordulhat, hogy nem teljesítenek jól szélsőséges sugárirányú vagy torziós feszültségeket.
Korrózió sebezhetősége: Megfelelő bevonatok vagy anyagválasztás nélkül a nedvességnek való kitettség korai lebomláshoz vezethet.
Telepítési hibák: A telepítés során nem megfelelő ülések vagy sérülések veszélyeztethetik a megtartást, és a rendszer meghibásodásához vezethetnek.
A gondos tervezés és a minőség-ellenőrzés elengedhetetlen a hosszú távú teljesítmény biztosításához.
Innovációk és jövőbeli trendek
A jövőre nézve a folyamatban lévő kutatási és fejlesztési erőfeszítések a bélyegzési körök hatékonyságának, tartósságának és alkalmazkodóképességének javítására összpontosítanak:
Fejlett felszíni kezelések: A nano-burkolatok és az önmegkenő befejezések célja az élettartam meghosszabbítása és a kopás csökkentése.
Additív gyártási integráció: A 3D-s nyomtatott szerszámok kísérleti felhasználása prototípushoz és alacsony volumenű CIRCLIP termeléshez.
Hibrid rögzítő megoldások: A bélyegzett körök kombinálása ragasztószereléssel vagy túlmondással a multifunkcionális rögzítéshez.
Intelligens rögzítőelem-koncepciók: Beágyazott RFID-címkék vagy törzsre érzékeny anyagok fejlesztése az állapotfigyeléshez és a nyomon követhetőséghez.
Ezek az újítások tükrözik az okosabb, rugalmasabb mechanikus rögzítő rendszerek felé, amelyek képesek kielégíteni a következő generációs mérnöki igényeket.
