A belső és a külső körök közötti különbség megértése

A CIRCLIPS, más néven tartógyűrűk vagy bepattanó gyűrűk, egyszerű, mégis nélkülözhetetlen alkatrészek, amelyeket a gépiparban használnak, hogy az alkatrészeket biztonságosan a helyükön tartsák. Ezek illeszkednek a tengelyeken vagy a belsejében lévő hornyokhoz, megakadályozva a tengelyirányú mozgást és fenntartva az alkatrészek, például csapágyak, alátétek és csapok helyes helyzetét. Két elsődleges típus létezik: belső körök és külső körök. Noha első pillantásra hasonlóak lehetnek, különböző funkciókat szolgálnak, és különféle alkalmazásokhoz tervezték.

Mi az a körök?
A körök egy félig rugalmas gyűrű, nyitott végekkel, általában rugó acélból vagy rozsdamentes acélból. Ha egy horonyba van felszerelve, akkor a helyére bepattan, és mechanikus megállóként működik. A köröket a tengelyeken vagy a házakon belüli alkatrészek rögzítésére használják, megakadályozva az oldalirányú mozgást, anélkül, hogy további rögzítőelemekre lenne szükség.

A körök két fő típusúak:
Belső körök: Úgy tervezték, hogy egy fúrás vagy ház belsejébe egy horonyba illeszkedjenek.
Külső körök: úgy tervezték, hogy a tengely külső részén lévő horonyba illeszkedjen.
Mindkét típus elengedhetetlen a mechanikai rendszerek szerkezeti integritásának és funkcionalitásának fenntartásában.

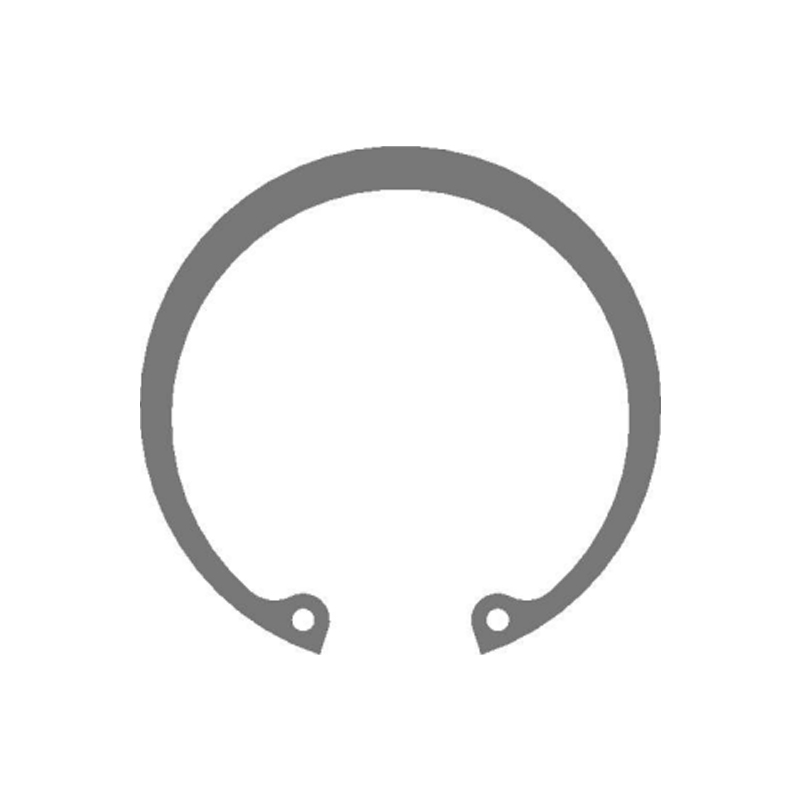

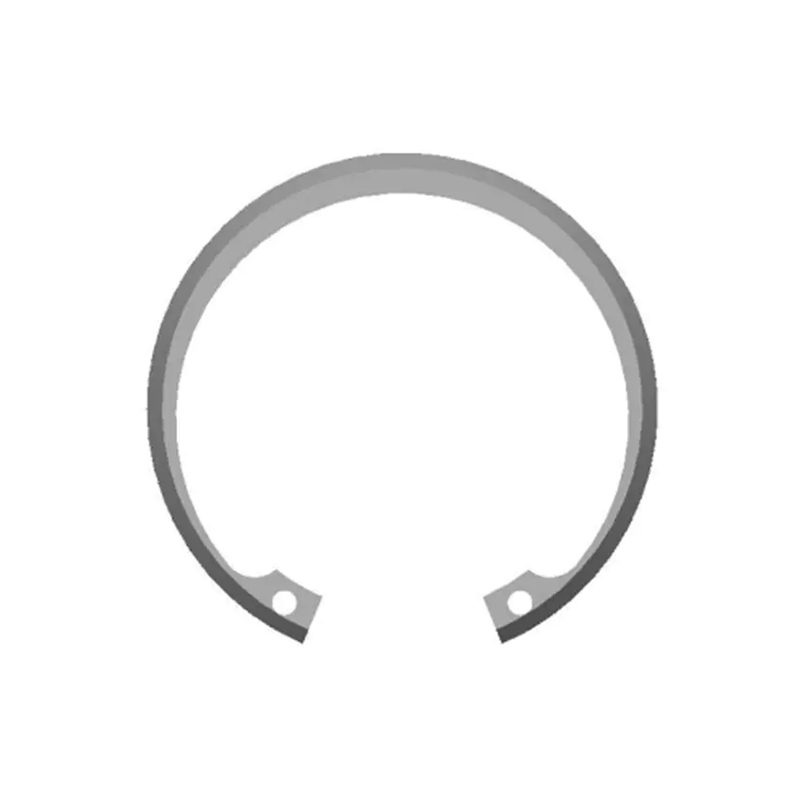

Mi az a Belső körök ?
Belső köröket telepítenek egy hengeres furatba vagy házba. Inkább egy előre rögzített horonyba illeszkedik a belső falon, és olyan alkatrészek megtartására szolgál, mint például a házban lévő csapágyak vagy perselyek, megakadályozva, hogy kifelé mozogjanak.

A belső körök jellemzői:
Beépítve egy lyukba, fúrásba vagy házba.
Bővíthető, hogy a telepítés során beilleszkedjen a horonyba.
Miután a helyén van, összehúzódik és külső nyomást gyakorol.
Általában olyan alkalmazásokban használják, ahol az alkatrészeket meg kell őrizni egy házban.

Közös alkalmazások:
Hidraulikus és pneumatikus hengerek (a dugattyú szerelvényeinek megtartása).
Fogaskerék -házak.
Szelep -szerelvények.
Elektromos motorházak.
Autóipari alkatrészek.
A hidraulikus hengerekben a belső körök felhasználhatók a dugattyú tömítések vagy a vezetékgyűrűk megtartására a furatban, biztosítva a stabil és pontos lineáris mozgást.

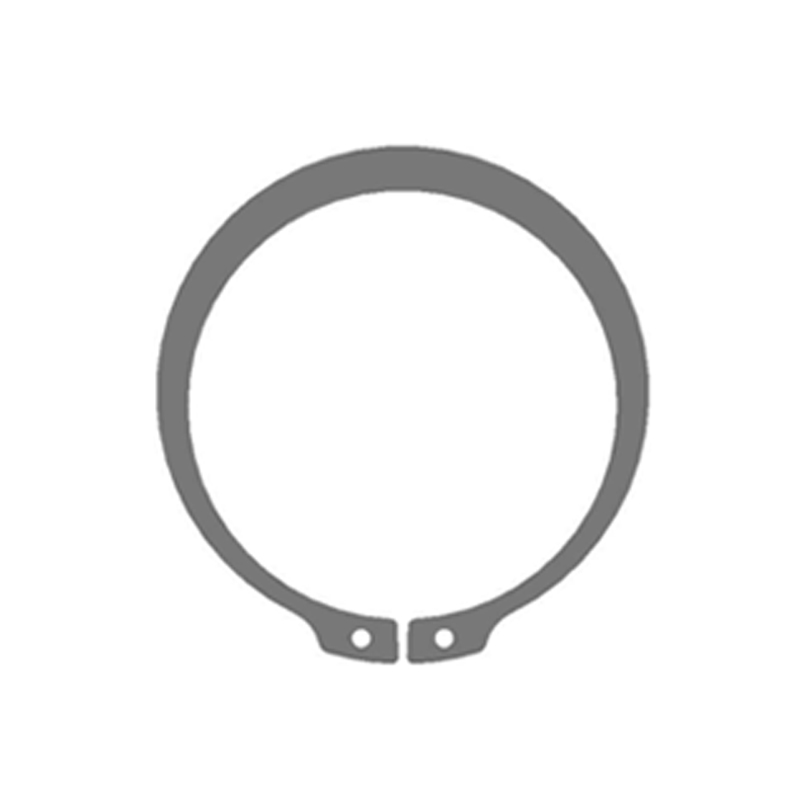

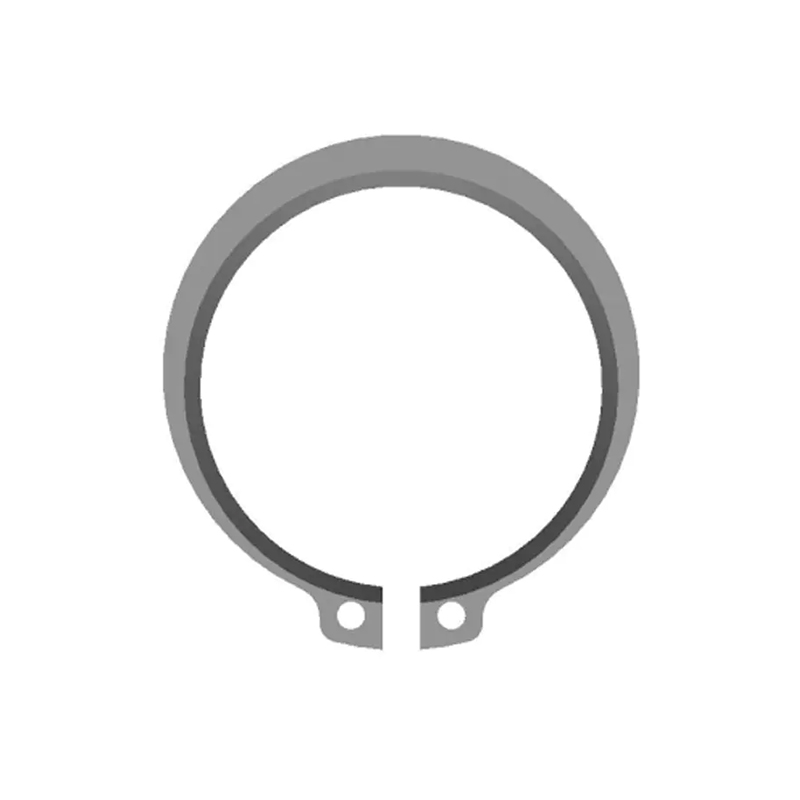

Mi az a Külső körök ?
A tengely külső átmérőjére egy külső kör van felszerelve. A tengely körül megmunkált horonyba illeszkedik, és vállként működik, hogy olyan alkatrészeket tartson, mint a csapágyak, fogaskerekek vagy távtartók a tengely tengelye mentén.

A külső körök jellemzői:
Telepítve a tengelyekre vagy rudakra.
A telepítés során szerződést kötött, majd kibővül a horonyba.
Belső nyomást gyakorol a tengelyhorony ellen.
Megakadályozza a tengelyre szerelt alkatrészek axiális mozgását.

Közös alkalmazások:
Tengelyek a sebességváltókban és a sebességváltókban.
Hidraulikus hengerrudak (például a rúd-alkatrészek megtartása vagy a tömítési elrendezések).
Elektromos motoros rotorok.
Elektromos eszközök.
Repülési és autóipari hajtókövek.
A hidraulikus hengeres szerelvényekben a dugattyúrúdon gyakran használnak külső köröket a végcsillapítások, csapágy alkatrészek vagy tömítések rögzítéséhez, amelyeknek a lineáris működtetés során a helyükön kell maradniuk.

Főbb különbségek a belső és a külső körök között

Anyagi és erő megfontolások
Mindkét típusú cirkikum általában nagy szilárdságú anyagokból készül, például:
Rugó acél az általános célú, nagy ellenálló képességű alkalmazásokhoz.
Rozsdamentes acél a korrózióállósághoz kültéri vagy folyadék alapú környezetben.
Foszfor bronz vagy más ötvözetek elektromos vezetőképességhez vagy speciális mechanikai tulajdonságokhoz.
Nagy terhelésű vagy nagysebességű alkalmazásokban-például a hidraulikus rendszerekben-a köröket ki kell választani a fáradtság-ellenállás, a termikus tágulás és a kenőanyagokkal vagy hidraulikus folyadékokkal való kompatibilitás szempontjából.

Körcsoportok hidraulikus hengerekben
A hidraulikus hengerekben mind a belső, mind a külső körök kritikus szerepet játszanak. A belső köröket gyakran használják a dugattyú tartásához a furaton, a tömítések, távtartók és a vezetőgyűrűk megfelelően tartva. A külső körök felhasználhatók az alkatrészek rögzítésére a rúd végén vagy a henger rögzítéséhez a házban.
A ciklók megfelelő használata a hidraulikus rendszerekben biztosítja:
A mozgó alkatrészek pontos tengelyirányú elhelyezése.
Az alkatrészek kiszorításának megelőzése nagynyomás alatt.
Minimális kopás a helyes igazítás miatt.
Könnyű összeszerelés és szétszerelés karbantartás során.

Telepítési és eltávolítási tippek
Használja a megfelelő fogót: A speciális Circlip fogókat hegyes tippekkel tervezték, amelyek illeszkednek a Circlip szemüvegébe.
Belső körökhöz: Használjon fogókat, amelyek kibővítik a gyűrűt.
Külső körökhöz: Használjon fogót, amely tömöríti a gyűrűt.
Ne túlfeszítse vagy túlkompulálja: A túlzott erő véglegesen deformálhatja a köröket vagy gyengítheti a rugó feszültségét.
Ellenőrizze a horony illesztését: Győződjön meg arról, hogy a horony tiszta, helyesen méretű, és mentes a burroktól, hogy megakadályozzák a nem megfelelő üléseket vagy mozgást.
Ellenőrizze a köröket a karbantartás során: A köröket ki kell cserélni, ha azok fáradtság, korrózió vagy torzulás jeleit mutatják.

Noha lehetnek kicsi méretük, a körök számtalan mechanikus szerelvényben létfontosságú alkotóelemek. A belső és a külső körök közötti fő különbség a telepítési helyükben rejlik, és az, hogy miként rögzítik az alkatrészeket az axiális mozgás ellen. Mindkét típus nélkülözhetetlen az egyszerű fogyasztói eszközöktől a komplex hidraulikus rendszerekig terjedő alkalmazásokban.

A köztük történő választáskor elengedhetetlen annak mérlegelése, hogy hol van szükség a visszatartásra - egy fúrás vagy a tengely körül -, valamint a működési környezetet, a terhelési és karbantartási követelményeket. Az olyan rendszerekben, mint a hidraulikus hengerek, a belső és külső körök megfelelő kiválasztása és telepítése elősegíti a hosszú távú teljesítményt, a biztonságot és a szerkezeti integritást.
